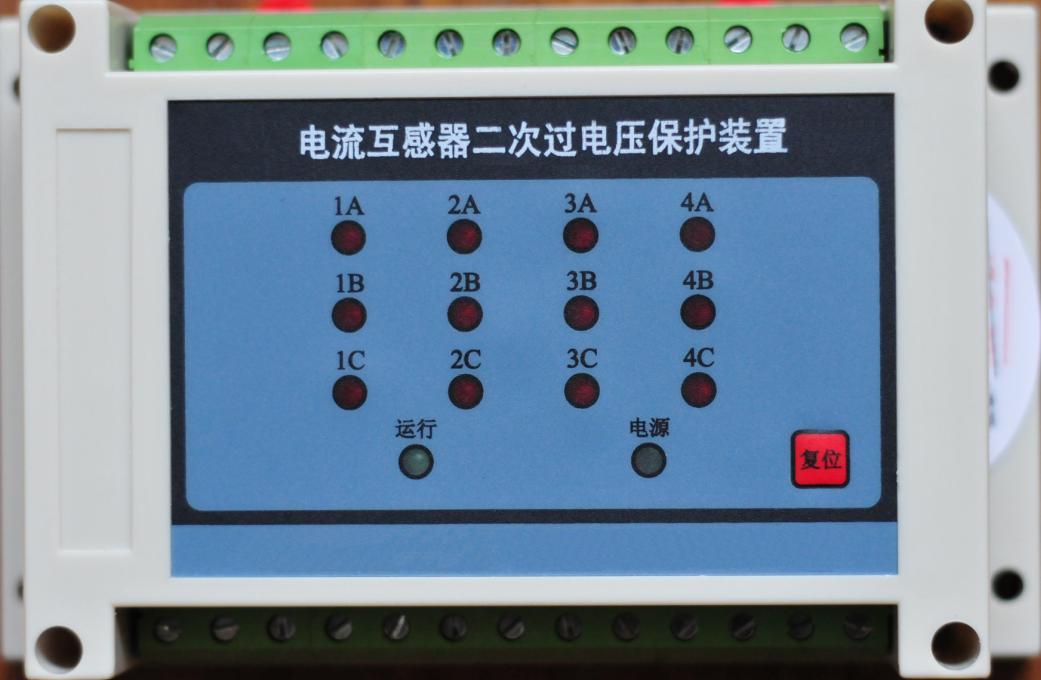

一、電流互感器二次過電壓保護器概述

在電力系統中，電流互感器（CT）是對一次電流進行測量、控制與保護必不可少的器件之一。正常工作時互感器二次側處于近似短路狀態

，輸出電壓很低。在運行中如果二次繞組開路或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在

二次側產生數千伏甚至上萬伏的過電壓。這不僅會給二次系統絕緣造成危害，還會使互感器過激進而燒損，甚至危及運行人員的生命安全。針

對這種情況，研發出了新一代電流互感器二次過電壓保護器。裝置具有動作接點輸出、自動發光顯示、自動閉鎖差動保護、動作后具

有手動和自動復位功能以及多元組合的各種不同功能，該產品采用全新的自動控制技術和高可靠性元件，使用壽命長，能可靠動作10萬次以上

。動作速度快，過載能力強，靜態泄漏電流小，可滿足各種CT保護的需要。

二、電流互感器二次過電壓保護器用途

電流互感器二次過電壓保護器主要用于各種CT二次側異常過電壓及斷路保護。保護器固接于CT二次繞組兩端，正常運行時泄漏電流極小，

呈高阻狀態；當CT二次回路開路或一次繞組出現異常過流時，二次繞組產生的過電壓使保護器迅速動作將CT二次側短路，面板上自動顯示故障

部位，并有無源接點信號輸出。故障排除后，按手動復位按鈕(或CTB自動復位)，電路恢復原狀態后又可重新投入正常運行。

三、電流互感器二次過電壓保護器接線原理

一般情況下，電流互感器均接在A、B、C三相上，少數接在兩相上，個別接在一相上。電流互感器二次繞組接線絕大多數為星形連接，少

數為三角形連接。本保護器為二次繞組星形連接，二次繞組A、B、C對應連接在保護器A、B、C接線端子上，A、B、C三相二次中性點（虛地N）

連接在保護器的N接線端子上。若只用A、B繞組，C相可以不接線不會影響保護器的正常工作。AC220V電源直接接在保護器AC220V端子上，一對

常開為無源輸出端子，供用戶根據實際需要使用。

四、電流互感器二次過電壓保護器基本功能

1、輸入阻抗大于100MΩ，接入后不影響互感器的測量和保護性能；

2、二次側保護電壓可自己設置，滿足不同場合使用；

3、保護后有故障點位置顯示，方便故障排除；

4、保護后有接點信號輸出，便于系統連接使用；

5、保護后復位有人工手動按鈕復位和故障消失后自動復位兩種，方便用戶選擇；

6、采用省面積和軌道安裝設計，方便安裝使用。

五、電流互感器二次過電壓保護器技術指標

正常漏電流IL20V：≤1μA

輸入電阻：＞100MΩ

導通電壓：150V，或用戶自定義

導通時間：T s≤50μs

報警輸出接點容量：AC220V/5A；DC110V/5A

保護繼電器接點容量： AC220V/5A

保護電流：5A

工作環境：溫度：-20℃～+70℃ 濕度：≤95%RH

復位方式：手動按鈕復位；自動復位可選

抗震性能：10-50-10HZ 2g 3min

可靠安全性：符合IEC834-1要求

工作電源：AC220V，50HZ

功耗：≤5W

安裝方式：軌道式

六、電流互感器二次過電壓保護器安裝、現場檢測與維護

1、安裝

1.1 保護器安裝點距被保護CT距離應盡量近，并便于巡視。

1.2 引線較長時盡量采用鎧裝電纜，以防斷線。

2、 現場檢測

2.1 保護器使用前應進行檢測，用萬用表電阻檔測試A（或B或C）與N兩端時，其絕緣電阻值應大于幾兆歐。

2.2 動作值測試時，首先把調壓器調到0V位置，接通保護器和調壓器AC220V電源，保護器工作指示燈亮，慢慢調高調壓器輸出電壓至保護器動

作電壓值，將此電壓瞬間施加于保護器的A（或B或C）與N兩端，此時保護器應動作，相應的動作指示燈亮，同時用萬用表測量保護器輸出接點

，開接點閉合，最后按復位按鈕，保護器復位后動作指示燈應熄滅。

測試回路中應加限流電阻，將輸出電流調整在 0.1A-5A以內。

3、維護

3.1 每月可巡查一次 ，每三年進行一次檢測。

七、電流互感器二次過電壓保護器產品保護原理

保護器的基本元件是本公司自行研制的特種Zn0壓敏電阻，它并聯于CT二次被保護繞組兩端，正常運行時壓敏電阻兩端的電壓小于20V。此

時壓敏電阻處于近似斷路的高阻狀態，通過它的電流稱為泄漏電流，小于1mA，對該回路保護動作值和表計準確度的影響可以忽略不計。
當二次回路開路或一次繞組出現異常過流時，在二次繞組中產生的電壓遠遠高于正常運行電壓（數值取決于CT本身參數和運行情況），此

時并接的壓敏電阻瞬間進入導通狀態。由于Zn0壓敏電阻的固有特性，過電壓被有效地限制在選定值以下，進入穩定的短路狀態，從而徹底避

免了過電壓危害。保護器能在過壓產生的20ms內可靠地將二次繞組短接并發光顯示，能提供開路（或過壓）信號與閉鎖差動保護的接點。故障

排除后，將其復位即可再次使用，動作壽命可達上萬次之多，運行穩定可靠。
